Dans certaines guirlandes de Noël, il suffit qu'une lampe grille pour que toute la guirlande s'éteigne.

https://magoerevision.com/nosCours/7ème/img/physique/lampes_en_serie/girlande.jpg

Fig.1. Guirlandes de Noël



Pourquoi est-ce différent dans d'autres guirlandes ?

Réponse : une guirlande de Noël peut être réalisée de deux façons différentes : en série ou en dérivation. Pour que les autres lampes continuent de fonctionner quand une lampe grille, il faut que le circuit soit monté en dérivation.

Voyons pourquoi.

1. L'association de plusieurs lampes

1.1. Circuit à une lampe

Dans les circuits ne comprenant qu'une lampe, il n'y a qu'une seule façon de placer celle-ci.

https://magoerevision.com/nosCours/7ème/img/physique/lampes_en_serie/circuit_simple.jpeg   https://magoerevision.com/nosCours/7ème/img/physique/lampes_en_serie/circuit_simple_2.jpg

Fig.2. Circuit à une lampe



1.2. Circuit à deux ou plusieurs lamps

Par contre, avec deux lampes, on peut réaliser deux types de circuits :

a) Circuit en série

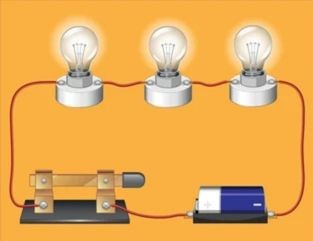

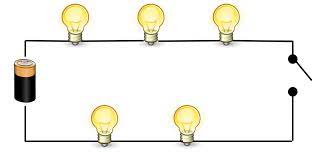

Le plus simple est réalisé en plaçant les deux lampes l'une à la suite de l'autre : le circuit est en série.

https://magoerevision.com/nosCours/7ème/img/physique/lampes_en_serie/circuit_serie.jpg   https://magoerevision.com/nosCours/7ème/img/physique/lampes_en_serie/montage_serie.jpg

Fig.3. Circuit en série



b) Circuit en dérivation

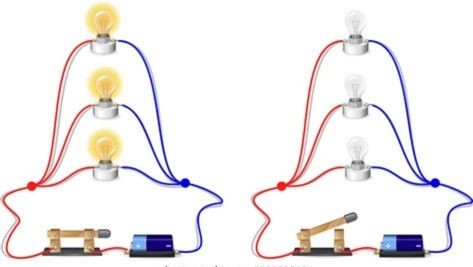

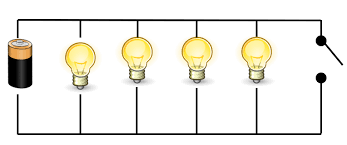

Il est aussi possible de relier chaque lampe à la pile avec ses propres fils en créant deux circuits dérivés : c'est le montage en dérivation ou en parallèle.

https://magoerevision.com/nosCours/7ème/img/physique/lampes_en_serie/circuit_parallele.jpg

https://magoerevision.com/nosCours/7ème/img/physique/lampes_en_serie/montage_parallele.png

Fig.4. Circuit en dérivation



2. Intensité du courant électrique en différents points d'un circuit en série

2.1. Mesure d'intensité dans un circuit en série

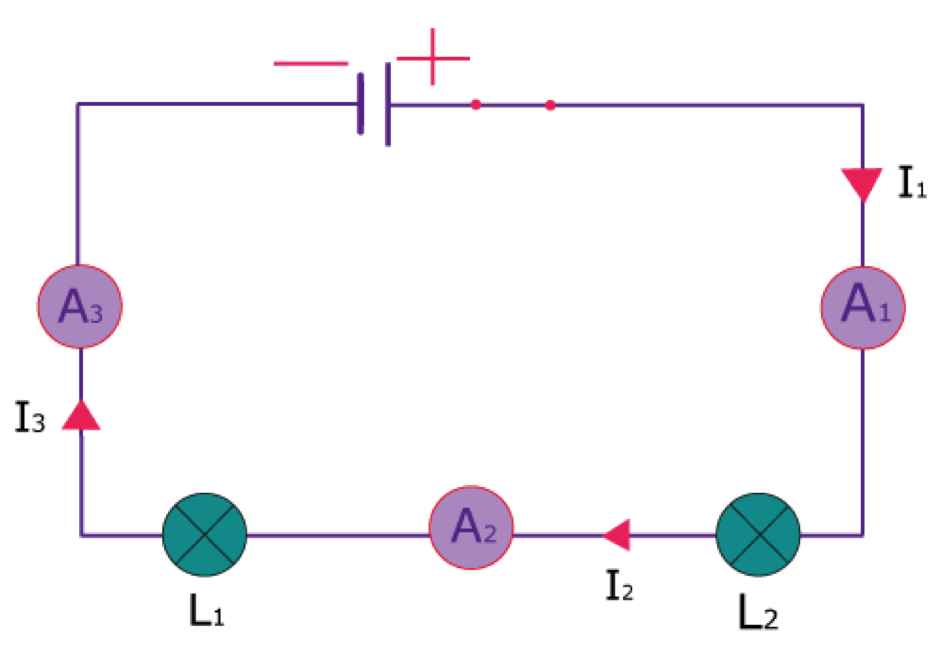

Dans un circuit en série qui comporte une pile, un interrupteur et deux lampes différentes (L1 et L2) ; on branche trois ampèremètres (A1, A2 et A3) qui permettent de mesurer les intensités I1, I2 et I3 en trois points du circuit.

https://magoerevision.com/nosCours/7ème/img/physique/lampes_en_serie/

Fig.5. Mesure de l'intensité du courant dans un circuit en série



Après mesure, on obtient les résultats suivants :

  • I1 = 320mA
  • I2 = 320mA
  • I3 = 320mA

2.2. Interprétation des mesures d'intensité et conclusion

Les trois intensités mesurées sont égales :

I1 = I2 = I3

La circulation du courant à travers une lampe ne modifie pas son intensité. Un seul ampèremètre suffit pour mesurer l'intensité dans un circuit en série.

Dans un circuit en série, l’intensité du courant est le même à travers tous les dipôles.

3. Influence de l'emplacement des dipôles dans un circuit en série

3.1. Expérience

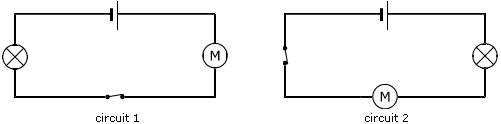

On réalise le circuit en série 1 constitué d'une pile, d'une lampe, d'un interrupteur et d'un moteur.

L'ordre de branchement de la lampe, du moteur et de l'interrupteur est ensuite changé afin d'obtenir le circuit 2.

https://magoerevision.com/nosCours/7ème/img/physique/lampes_en_serie/

Fig.6. Schéma des circuits de l'expérience



3.2. Observations

Dans le circuit n°2 :

  1. La lampe brille toujours avec le même éclat ;
  2. Le moteur tourne à la même vitesse et dans le même sens ;
  3. L'interrupteur commande toujours le fonctionnement du circuit.

3.3. Conclusion

L'ordre de connexion de la lampe, du moteur et de l'interrupteur est modifié mais ils fonctionnent toujours de la même manière.

Changer l'emplacement d'un dipôle dans un circuit en série ne modifie pas le fonctionnement des dipôles de ce circuit.

4. Influence du nombre de dipôles dans un circuit en série

4.1. Ajout de fils de connexion et d'interrupteurs dans un circuit en série

a) Expérience

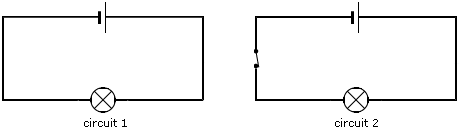

On réalise le circuit en série 1 constitué d'une pile et d'une lampe.

Le circuit 2 est obtenu en ajoutant au circuit 1 un interrupteur ainsi qu'un fil de connexion afin de le relier aux autres dipôles.

https://magoerevision.com/nosCours/7ème/img/physique/lampes_en_serie/

Fig.7. chéma des circuits de l'expérience.



b) Observation

L'éclat de la lampe est le même dans les deux circuits.

c) Conclusion

L'ajout d'un interrupteur et d'un fil de connexion n'a pas modifié le fonctionnement de la lampe : son éclat reste le même.

L'ajout d'interrupteurs ou de fils de connexion dans un circuit en série ne modifie pas le fonctionnement des dipôles de ce circuit. L’intensité qui traverse chaque dipôle reste le même.

Remarque : réciproquement, retirer des fils de connexion ou des interrupteurs d'un circuit en série ne modifie pas le fonctionnement des dipôles de ce circuit.

4.2. Ajout de récepteurs autres que des interrupteurs et des fils de connexion

a) Expérience

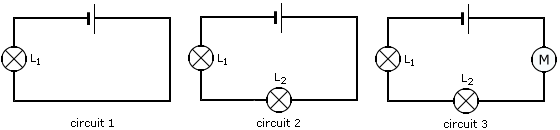

  1. On réalise le circuit en série 1 constitué d'une pile et d'une lampe L1.
  2. Au circuit 1, on ajoute une deuxième lampe L2 afin d'obtenir le circuit 2.
  3. Au circuit 2, on ajoute un moteur afin d'obtenir le circuit 3.

https://magoerevision.com/nosCours/7ème/img/physique/lampes_en_serie/

Fig.8. Schéma des circuits de l'expérience.



b) Observations

L'éclat de la lampe L1 est plus faible dans le circuit 2 que dans le circuit 1 et il s'affaiblit encore dans le circuit 3. L'éclat de la lampe L2 est plus faible dans le circuit 3 que dans le circuit 2.

c) Conclusion

L'ajout d'une lampe ou d'un moteur en série provoque un affaiblissement de l'éclat des lampes présentes dans le circuit initial.

Ajouter, dans un circuit en série, des dipôles récepteurs (autres qu'interrupteur ou fil de connexion) provoque un affaiblissement de l'éclat des lampes présentes dans ce circuit. Plus on ajoute de récepteurs et plus l'éclat des lampes s'affaiblit.

Remarque : réciproquement, retirer des récepteurs (autres qu'interrupteur ou fil de connexion) d'un circuit en série contenant des lampes modifie l'éclat de ces lampes qui devient plus fort. Plus on retire de récepteurs, plus l'éclat des lampes augmente.

5. Lampe grillée ou dévissée

Si une lampe grille ou est dévissée dans un circuit en série comportant plusieurs lampes, alors toutes les lampes cessent de briller.

Si une lampe grille, alors son filament est rompu et lorsque qu’une lampe est dévissée, il n’y a plus de contact entre le plot et la douille qui relie ce dernier au reste du circuit : dans les deux cas le circuit est ouvert et le courant électrique ne peut plus circuler.

Conclusion : Dans un circuit en série, si une lampe est grillée ou dévissée, les autres récepteurs ne fonctionnent plus.

6. Loi unicité des intensités

Quel que soit le circuit en série, l'intensité du courant électrique qui y circule est la même en tout point. Tous les dipôles d'un circuit en série sont parcourus par un courant électrique de même intensité.

I1 = I2 = I3

La loi d'unicité s'applique quel que soit l'ordre, la nature ou le nombre de dipôles dans un circuit car cette loi est valable pour tous les circuits en série.
