1. Définitions

1.1. Le circuit électrique

Un circuit électrique comprend toujours les composantes suivantes :

1. Une source de courant, appelé générateur (ex. : une pile) ;
2. Une ou plusieurs composants électriques qui consommes de l’énergie électrique, appelés récepteurs (ex. : une ampoule) ;
3. Des fils conducteurs qui relient les composants électriques entre elles.

1.2. Le schéma électrique

Lors de la conception, de la fabrication ou de la réparation d’un circuit électrique, on utilise généralement un schéma électrique comme outil de référence.

Dans un schéma électrique, chaque composante du circuit est représentée par un symbole normalisé. L’utilisation de ces symboles permet aux personnes qui se réfèrent au schéma électrique de comprendre et de communiquer les informations de manière uniforme.

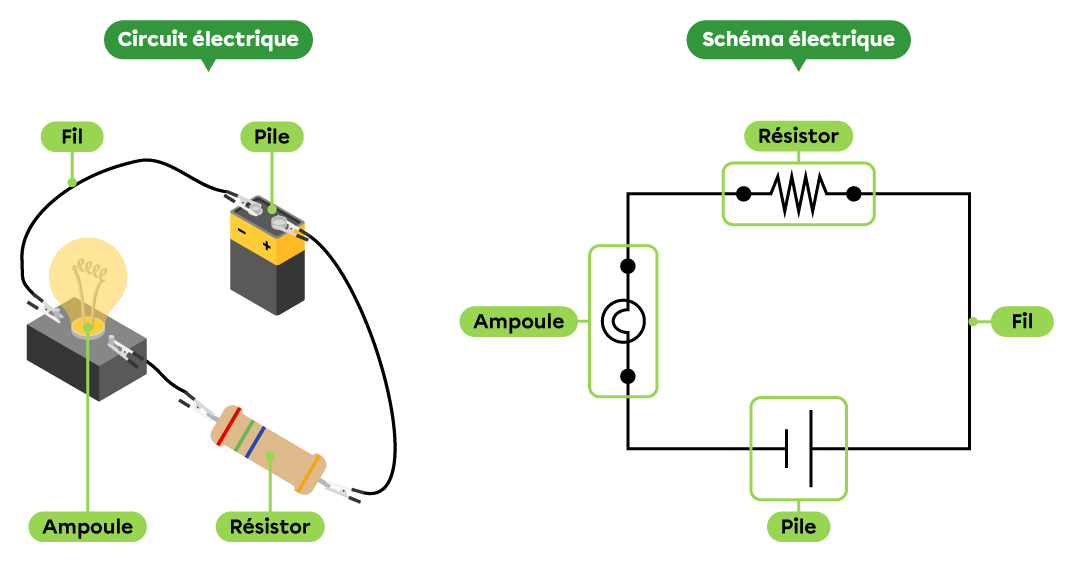

Fig.1 : Un circuit électrique branché en série accompagné de son schéma électrique.

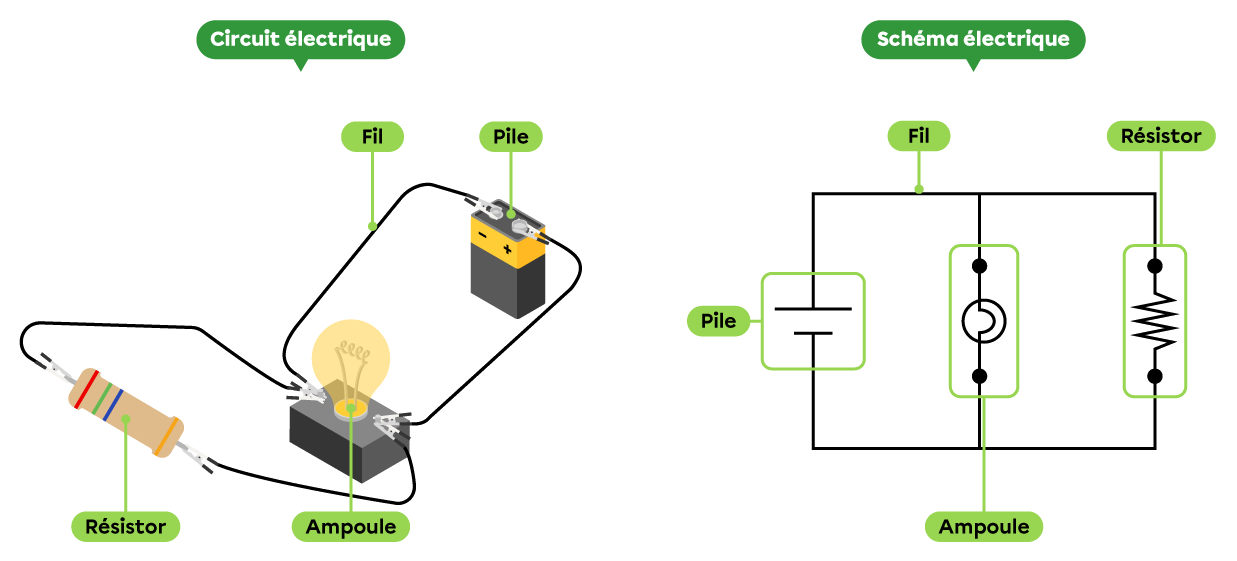

Fig.2 : Un circuit électrique branché en parallèle accompagné de son schéma électrique.



2. Les symboles normalisés

Chaque dipôle peut être représenté par un symbole normalisé international (valable dans tous les pays)

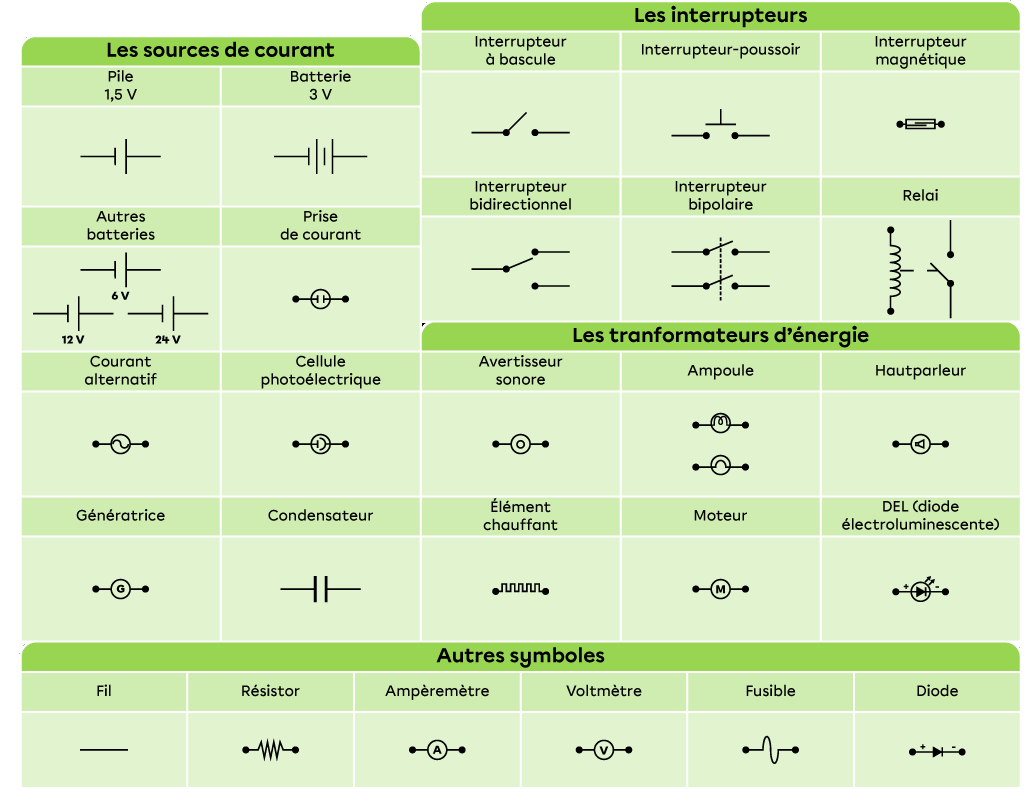

Fig.3. Symboles normalisés

3. Branchement et sens conventionnel du courant

Le générateur possède 2 bornes : une positive notée « + » et une négative notée « − ». Les fils de connexion se branchent aux deux bornes du générateur.

Pour certains récepteurs (une ampoule, par exemple), le sens de branchement est indifférent. On dit que ce sont des récepteurs non polarisés.

En revanche, si l’on inverse le sens de branchement d’un moteur, le sens de rotation de ce moteur s’inverse aussi. C’est un récepteur polarisé.

4. Schématiser un circuit électrique à partir d'un montage

4.1. Méthode générale

Pour schématiser un circuit électrique à partir d’un montage, la méthode à suivre est la suivante.

1. Repérer le symbole des dipôles. Repérer dans le circuit les différents dipôles utilisés et leur associer le symbole normalisé correspondant.
2. Compter les boucles. Compter le nombre de boucles présentes dans le circuit.
3. Tracer le circuit. Tracer à la règle et au crayon à papier un rectangle et le diviser autant de fois qu’il y a de boucles dans le circuit.
4. Placer les symboles sur le circuit. Placer sur chaque boucle le symbole normalisé des dipôles en respectant l’ordre de branchement et le sens.

4.2. Exemple de schématisation à partir d'un circuit

On souhaite réaliser le schéma normalisé du circuit du ci-dessous.

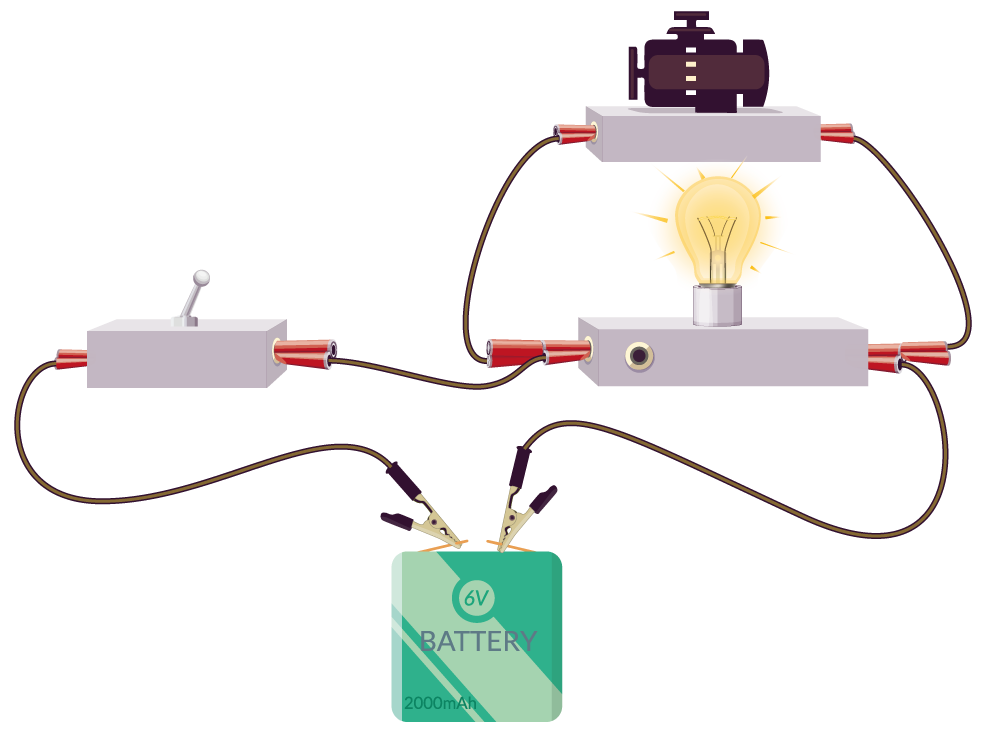

Fig.4. Circuit électrique comportant des dérivations

1. Les différents dipôles du circuit sont associés à leur symbole normalisé.

Fig.5. Symboles normalisés des dipôles présents dans le circuit

2. Le circuit comporte deux boucles.

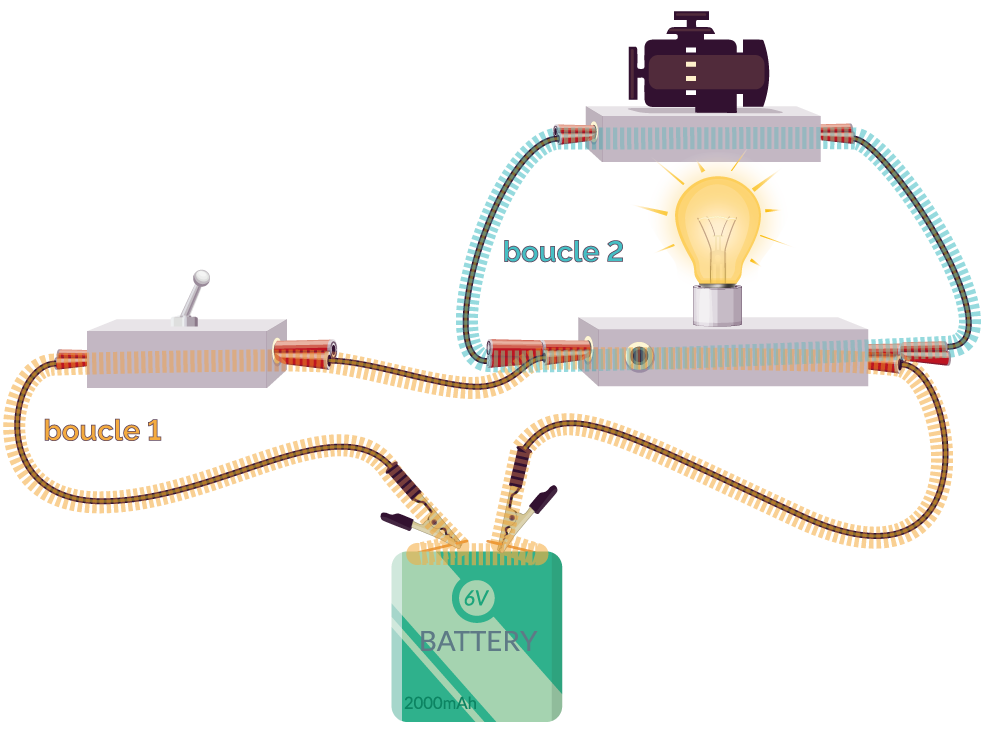

Fig.6. Repérage des deux boucles

3. On trace un rectangle que l’on divise en deux puisque le circuit comporte deux boucles.

Fig.7. Schématisation des fils du circuit

5. Les symboles normalisés sont placés sur les rectangles selon leur place dans le circuit.

Fig.8. Schéma final du circuit

4. Faire un montage à partir du schéma électrique

Soit à réaliser le montage de ce circuit ci-dessous/

Fig.9. Schéma électrique

Pour y parvenir, on doit :

1. Identifier les dipôles du circuit :
   • Une pile ;
   • Une lampe ;
   • Un interrupteur ;
   • Une diode électroluminescente.
2. Compter le nombre de fils de connexion nécessaires pour relier les dipôles : 4 fils de connexion ;
3. Relier les dipôles entre eux par un fil de connexion en partant du pôle positif de la pile et en suivant le schéma.

Fig.10. Circuit électrique

---
