Cas d’une lentille convergente

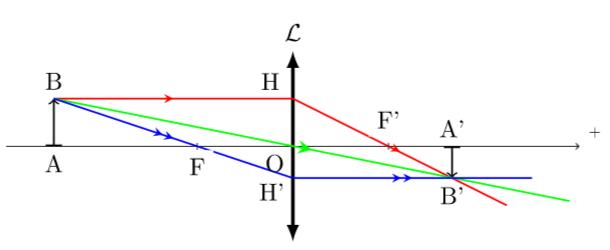

Construction de l’image réelle d’un objet réel par une lentille convergente

Lentille convergente : objet réel, image virtuelle

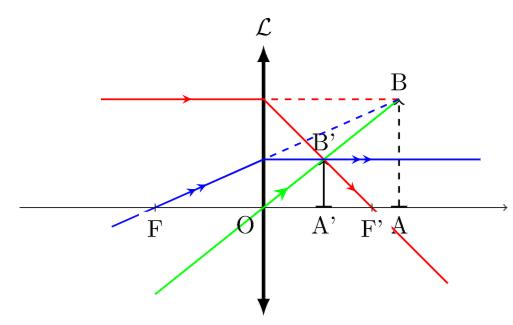

Lentille convergente : objet virtuel, image réel

Cas d’une lentille divergente

Lentille divergente : objet réel, image virtuelle

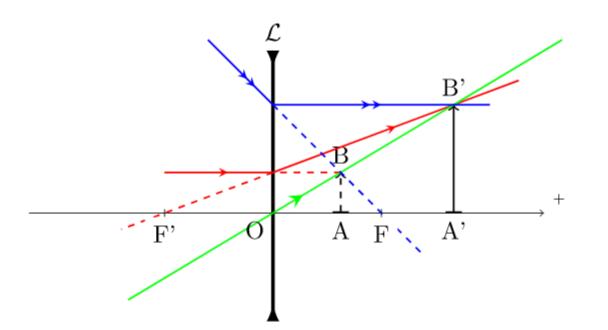

Lentille divergente : objet virtuel, image réelle

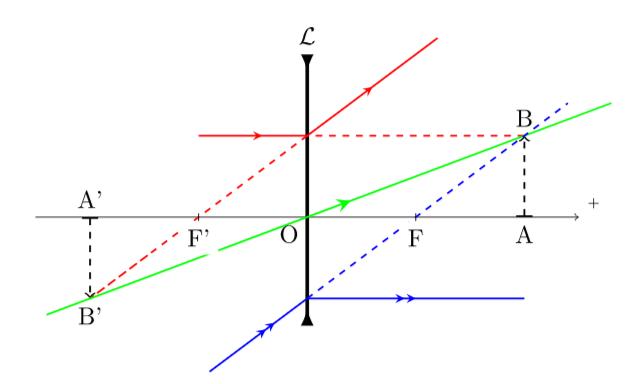

Lentille divergente : objet virtuel, image virtuelle

Construction de l’émergent correspondant à un incident donné

De la même manière que pour les miroirs, on utilise un rayon dont on connaît le parcourt : le rayon qui passe par le centre optique de la lentille, qui n’est pas dévié. Soit on le trace parallèle à l’incident et on sait qu’il croisera l’émergent dans le plan focale image ; soit on le trace croisant l’incident dans le plan focale objet, et on sait qu’il sera parallèle à l’émergent.

En vidéo, une des méthodes de tracé pour la lentille convergente et pour la lentille divergente :

Sinon, voici des constructions qui montrent le principe de ce travail :

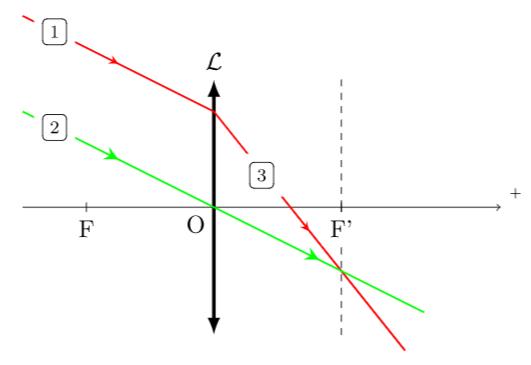

Cas d’une lentille convergente et de l’utilisation d’un foyer secondaire image

Cas d’une lentille convergente et de l’utilisation d’un foyer secondaire objet

Cas d’une lentille divergente et de l’utilisation d’un foyer secondaire image

Cas d’une lentille divergente et de l’utilisation d’un foyer secondaire objet
